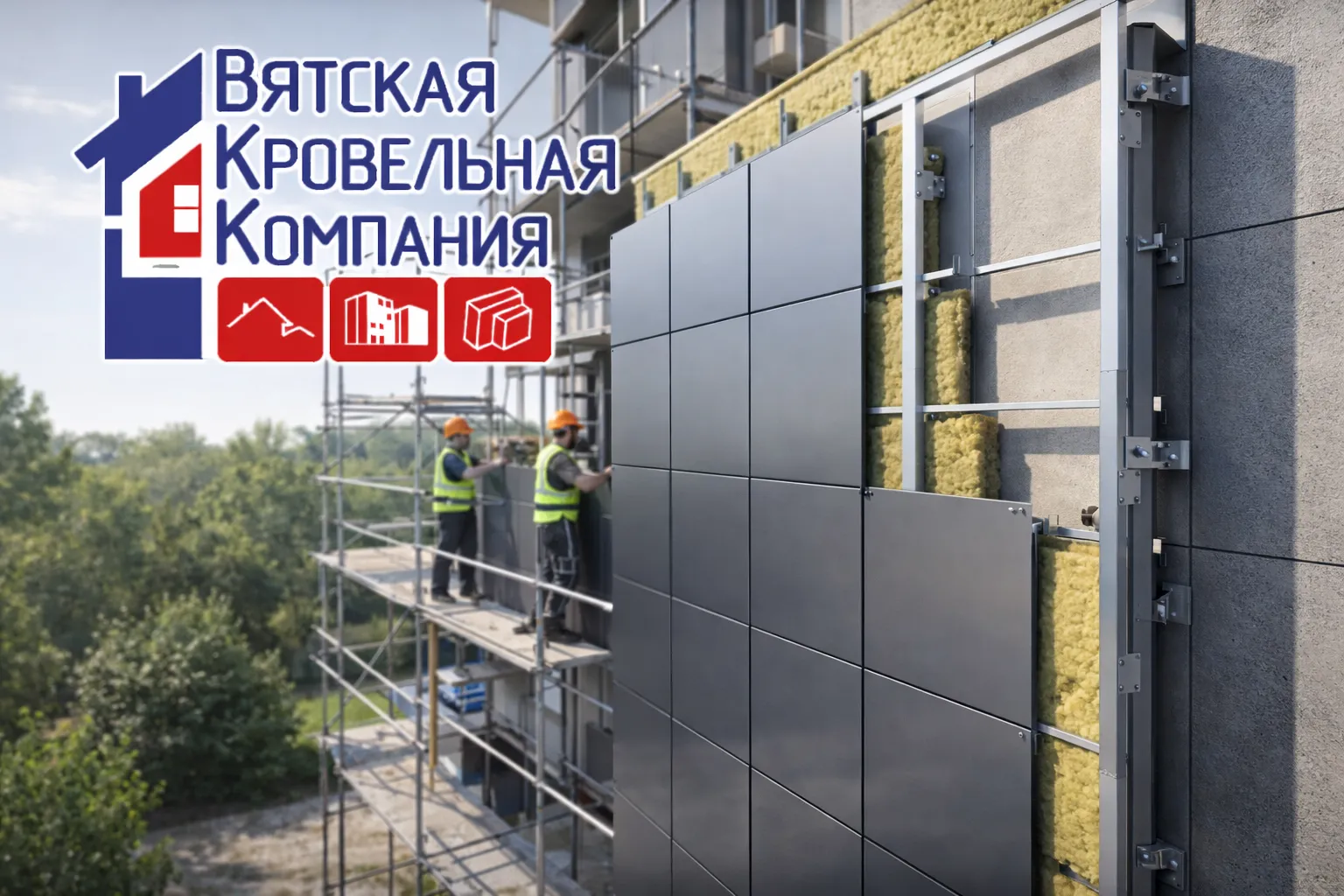

Навесной вентилируемый фасад – система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный каркас к несущему слою стены или к монолитному перекрытию. Система монтируется с зазором, по которому между облицовкой и стеной свободно циркулирует воздух, выводя конденсат и влагу из конструкций.
Основные составляющие элементы подсистемы навесного вентилируемого фасада – это крепежные усиленные кронштейны и крепежные профили. Все элементы крепления вентилируемой фасадной системы являются универсальными, что позволяет решать сложные архитектурные и конструкторские задачи. К работам по выполнению монтажа вентилируемых фасадов рекомендуется привлекать профессиональных мастеров из строительных организаций, которые имеют лицензию на данный вид деятельности.
Подсистема включает в себя:
Крепежный кронштейн. С помощью фасадного дюбеля крепится к стене.
Крепежный кронштейн усиленный. Обеспечивает надежное крепление Г-образного профиля.
Уплотнитель паронитовый (терморазрыв). Препятствует возникновению коррозии металла в месте контакта крепежного кронштейна со стеной и снижает влияние мостика холода.
Крепежный профиль Г-образный. Крепится на кронштейн при помощи саморезов по металлу или вытяжных заклепок.
Дюбель фасадный с шурупом. Предназначен для крепления крепежных кронштейнов.
Установка крепежных кронштейнов
Выполните подготовку поверхности стены: уберите старую штукатурку, краску, все, что может помешать надежному креплению кронштейнов.
На стене отметьте центры отверстий для крепления кронштейнов.
Шаг установки кронштейна определяется проектом и может составлять по горизонтали – 350-800 мм, по вертикали – 600-1200 мм.
В отмеченных местах просверлите и очистите отверстия. Диаметр и глубина отверстий зависят от типа крепежа.
Закрепите кронштейны к стене в намеченных местах через термоизоляционную уплотнительную прокладку.
Типоразмер кронштейнов зависит от толщины утепления и определяется проектом.
ВАЖНО! Используемые дюбели или анкеры обязательно должны соответствовать требованиям к материалу стен здания. Не допускается установка анкера на расстоянии менее чем 100 мм от края стены.
ЗАПРЕЩАЕТСЯ:
• Устанавливать дюбели в швы кладки при монтаже на стены с кирпичной кладкой;
• Сверлить отверстия под крепежные элементы в пустотелых кирпичах и блоках при помощи перфоратора.
Утепление и установка крепежных профилей.
Монтаж утеплителя производится согласно инструкциям производителей. Для крепления плит утеплителя должен использоваться рекомендуемый производителем крепеж, например, пластиковый тарельчатый анкер. В местах прохода кронштейнов через утеплитель в плите утеплителя делаются надрезы. При необходимости утеплитель защищается ветрозащитной мембраной, предотвращающей его выветривание. При вертикальном монтаже панелей крепежный профиль монтируется горизонтально, при горизонтальном монтаже панелей – вертикально. Крепежный профиль крепится к кронштейну в двух точках. Фасадный материал может монтироваться непосредственно к крепежным профилям, если не требуется дополнительных элементов в соответствии с проектом производства работ и рекомендациями изготовителя.
